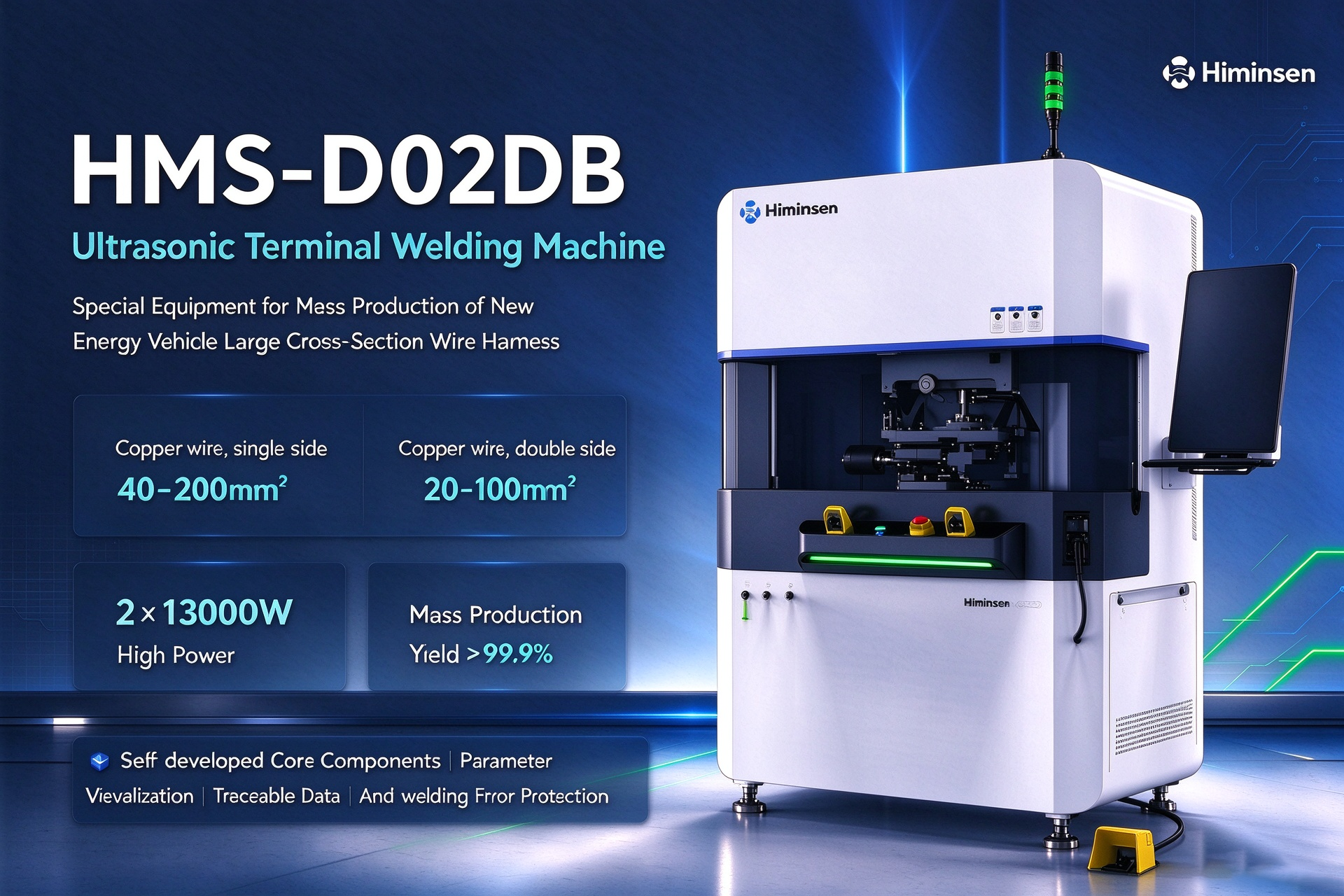

HMS-D02DB超音波端子溶接機

新エネルギー車大型断面ワイヤーハーネスの大量生産のための特殊機器

はじめに

HMS-D02DB超音波端子溶接機、Himinsenによって独自に開発された、新エネルギー車のための高電圧ハーネスの生産に専用の高出力超音波溶接システムです。OEMおよびTier1ハーネス工場で大量生産するために製造された、大型断面銅ケーブルとマルチストランド銅線のソリッドステートボンディングを実現します。

主な仕様

• 溶接範囲 片面銅線：40～200mm² 両面銅線: 20-100mm ²

• 電力: 2 × 13000W高出力超音波出力

• 大量生産収量:> 自動車グレードの要件を満たす99.9%

コアの利点

✅自社開発のコア超音波部品により、安定した長期稼働を実現

✅視覚的なパラメーターパネルで、簡単な設定と操作が可能です。✅自動車品質基準に準拠した溶接データの完全なトレーサビリティ

✅冷はんだや溶接不良を防ぐための内蔵式溶接エラー保護機能

✅固体状態冶金接合：銅線は分子レベルで融合される。溶接継手は、低い接触抵抗、優れた耐振性、および広い温度耐性を備えています。フィラー金属は必要ありません。

溶接サンプル

このマシンは、さまざまなジャケットを備えた高電圧ケーブルの溶接をサポートします。サンプル写真には、さまざまな種類のケーブルの仕上げられた溶接部が示されています。リクエストに応じて利用可能な無料サンプルテスト。

アプリケーション

EV高電圧電源ハーネス、エネルギー貯蔵高電流銅ケーブル、ヘビーゲージの自動車用銅導体。

お問い合わせ

データシート、容量評価、サンプル溶接テストについては、エンジニアリングチームにお問い合わせください。
